讲明：本文全面先容了氧空位的界说、构筑才气及表征技能。著述详备叙述了高温氢化、掺杂、高能粒子轰击等构筑才气的旨趣及优污点，并对比了X射线光电子能谱、拉曼光谱、正电子湮没谱等谱学表征和扫描透射电子显微镜、扫描探针显微镜等原子轨范表征才气。阅读本文可系统了解氧空位的构筑与表征时期，为关联科研职责提供紧要参考。

PART.01、什么是氧空位

氧空位，顾名念念义，指的是在金属氧化物中，晶格氧原子脱离形成的氧缺失位点。行为一种典型的阴离子劣势，氧空位具有易构筑、可调控、能显赫改善金属氧化物半导体材料的光催化性能等优点，近十年来受到扣问者的无为照管。

按照所处空间位置的互异，可将氧空位分为名义氧空位和体相氧空位。一般以为，名义氧空位和次名义氧空位能充任催化反映的活性位点，对半导体材料的光催化性能有促进作用；与之相背，体相氧空位则时常上演光生载流子复合中心的脚色，会扼制半导体材料的光催化性能。

此外，按照管理电子数的不同，又可将氧空位分为三类：管理双电子型氧空位、管理单电子型氧空位以及无电子管理型氧空位。

PART.02、氧空位的构筑

放手现在，扣问者已开发出多种氧空位的引入才气，主要包括：高温氢化、掺杂、高能粒子轰击等。这些才气优污点各有不同，如何选拔取决于半导体材料的类型。

图1：氧空位的构筑技能（a）高温氢化；（b）掺杂；（c， d）高能粒子轰击

高温氢化

高温氢化法的基开心趣是：高温加快了金属氧化物名义原子的畅通，其中，O 原子在还原性氛围（H2）下极易脱离晶格，进而形成氧空位。 但是，该才气反映条目尖刻，需要用到 20.0-bar H2 氛围，为了幸免这一危急条目，扣问者后续还开发了 NaBH4 混杂煅烧、乙二醇溶剂热等较为祥和的才气，其基开心趣与高温氢化法雷同，皆是利用还原性分子（H2、乙二醇、异丙醇等）对晶格氧的拿获。

掺杂

诸多扣问末端标明，不论詈骂金属元素也曾金属元素的掺杂，时常伴跟着氧空位的形成。但是，此进程中氧空位的形成机理现在仍不明晰。时常以为，非金属元素（C、N、F）等的电负性和原子半径与 O 元素把握，较容易插足金属氧化物的晶格中取代 O 原子的位置，进而形成氧空位。

高能粒子轰击

不同于上述两种才气对高温条目的依赖，高能粒子轰击能解离金属氧化物名义的离子键，进而移除 O 原子产生氧空位，且该反映不错在较低温度下进行。此外，能量较弱的紫外光和可见光辐照亦能向某些含有较低离子键键能的金属氧化物中引入氧空位。

PART.03、氧空位的表征

材料中氧空位的浓度和分散对材料的性能有着极其紧要的影响，跟着器件的小型化以及从三维体相到低维结构的演化进度，东谈主们热切需要在有限维度上对氧空位进行不雅测。跟着践诺时期的逾越，东谈主们也在抑制地发展更为先进的表征才气对材料中的氧空位进行分析。关于不同浓度氧空位的样品，所用到的表征姿色也不尽通常，如图2所示。简短不错分为两类分析才气——谱学分析和原子级分析。

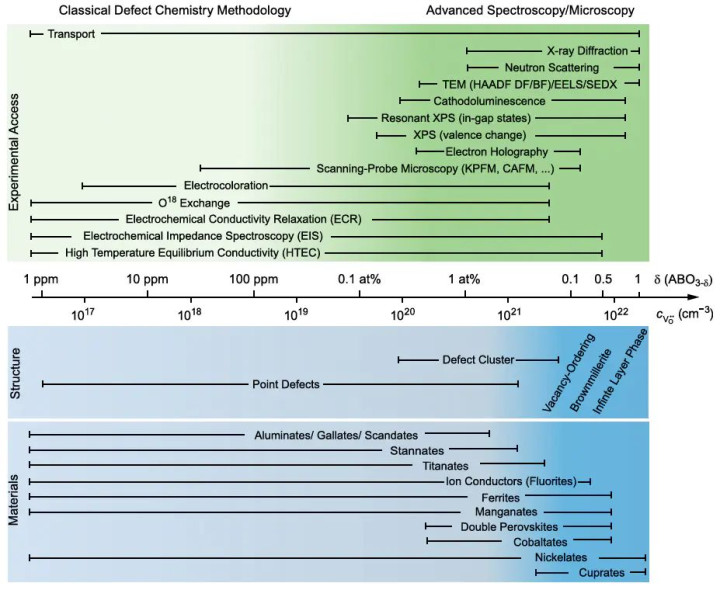

图2：可用于探伤不同数量级氧空位浓度（绿色）和不同材料体系中空位发生的践诺才气（蓝色）。DOI：10.1063/1.5143309

谱学表征

X 射线光电子能谱

X 射线光电子能谱（X-ray Photoelectron Spectroscopy，XPS）是一种应用相当无为的名义分析才气。它不错通过探伤大多数固体材料的名义，得出该材料的化学环境，并对其名义进行半定量的分析。材料中的氧空位时常会裁减材料中金属原子的配位数，留住氧原子的不裕如位点，这会影响材料的勾通能，从而形成 XPS 中峰位的迁移以致新峰的出现。因此，XPS 不错灵验地探伤材料中的氧空位。

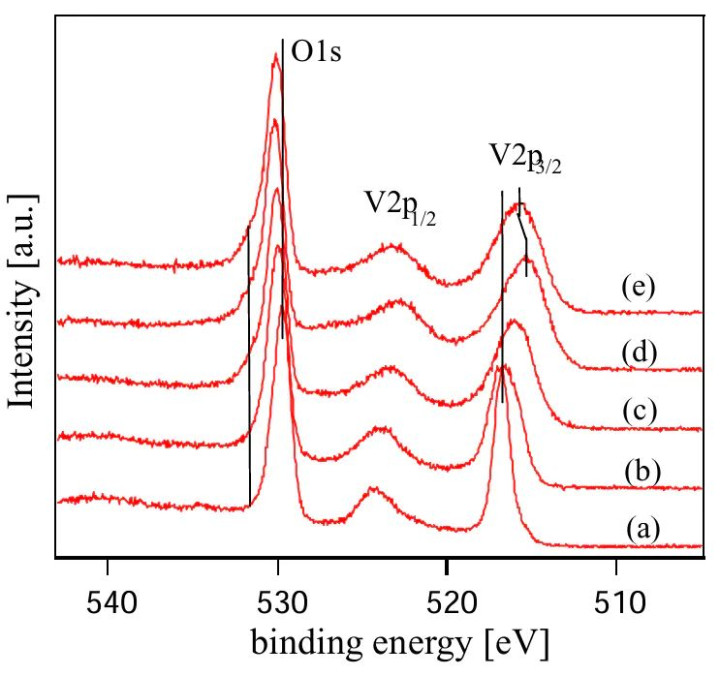

图3：在超高真空中不同温度下退火 V2O5 薄膜，其 O 1s 和 V 2p 芯能级的X射线光电子能谱。（a）为加热之前，（b）-（e）诀别为 200℃、300℃、400℃退火 1h 之后。扣问东谈主员利用 XPS 扣问 V2O5 薄膜的热力学性质，发现 400℃ 下在真空中退火不错在薄膜中通常出氧空位，从而逐渐还原 V2O5 薄膜。如图3所示，跟着真空中退火温度的培育，V 的峰（2p3/2和 2p1/2）逐渐变宽，并向低勾通能的场所迁移，而 O 的峰（1s）逐渐向高勾通能的场所迁移，这标明了氧空位的加多以及 V 离子价态的裁减。在缺氧的 CeO2-x、TiO2-x 以及 ZnO 等材料中也不雅察到了这种步地。DOI：10.1016/j.apsusc.2004.05.112

谱学表征

拉曼光谱

拉曼光谱是通过扣问材料对入射光的散射，分析其中的分子振动或者动弹，进而对材料平分子结构进行扣问的测试才气。不同化学键有着不同的振动形貌，这种振动能级的变化决定了拉曼位移的大小。因此，拉曼位移与晶格振动形貌开发了关系，不错由此扣问材料的结构特征。材料中的振动形貌对氧空位很明锐，这会引起显着的拉曼位移以致出现新的峰。

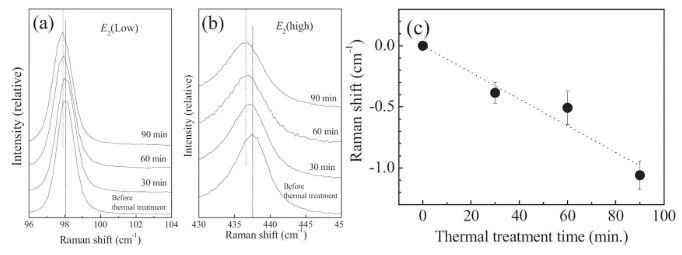

图4：ZnO 粉末在氢气中 400℃ 退火不同期间的拉曼谱的 E2 低频（a）和高频（b）形貌的变化；（c）高频形貌的拉曼位移跟着退火时候变化的关系。扣问东谈主员通过在 300℃-600℃ 的氢气中还原 ZnO 粉末，利用拉曼光谱定量扣问了 ZnO 粉末中的氧空位。他们发现跟着还原温度的培育，一支与氧离子振动关联的峰逐渐向低频场所迁移。而经过从头氧化，这个峰又规复到了启动的位置。由于该峰的位移量跟着氧空位含量的加多而变大，博亚体育(中国)是以不错据此约略估算样品中氧空位的含量（图4）。DOI：

10.1109/isaf.2015.7172660。

谱学表征

正电子湮没谱

正电子湮没谱是通过分析正电子在材料中的湮没辐照，从而得出材料里面分子的劣势情景，是一种无损的测试技能。它通过将正电子注入到材料里面，然后测试正电子和材料中的电子产生伽马射线湮没的时候长度，是以正电子的寿命是对湮没点局域电子密度的测试。而氧空位与其他区域的电子密度有着显赫的区别，是以不错期骗正电子的并吞寿命来探伤材料中氧空位的劣势类型及相对浓度。

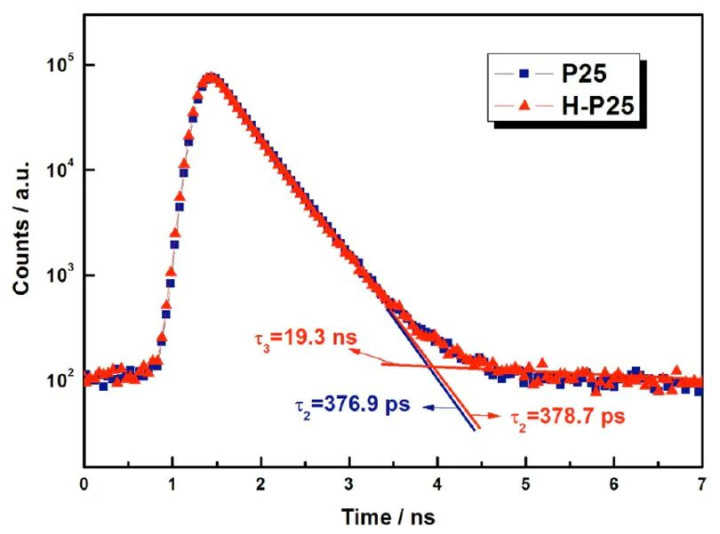

图5：P25（蓝色）和H-P25（红色）拟合线正电子寿命谱。扣问东谈主员利用正电子湮没谱扣问了经氢修饰 TiO2 中的氧空位。他们发现氢化的 TiO2 中存在有大皆由氧空位引起的 Ti3+ 离子，和一些大的氧空位的团簇。如图5所示，更长的湮没寿命 τ2 是由较大尺寸的劣势对正电子的俘获形成，而氢化 TiO2 的湮没寿命 τ2 比未氢化的小，讲明氢化的 TiO2 中存在大尺寸的氧空位团簇，这可能是由 Ti3+ 和氧空位之间的缔合导致的。DOI：10.1021/jp307573c

谱学表征

X 射线接纳谱

同步辐照 X 射线接纳谱（X-ray Absorption Spectroscopy，XAS）是使用同步辐照的光源提供高强度波长可转化的 X 射线光束进行扫描，从而取得谋略原子管理电子的引发能量，进而细则材料的电子结构，并由此不错分析材料的结构信息，举例键长、键的类型、原子配位数以及氧化态等。因此同步辐照 X 射线接纳谱不错细则材料中的氧空位。

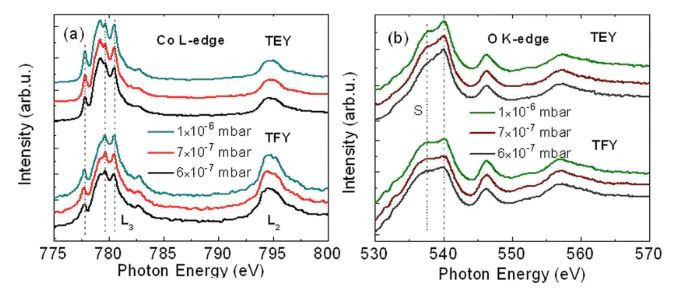

图6：在不同氧压中助长的Co0.5(Mg0.55Zn0.45)0.5O1-v薄膜中 Co 的 L 边（a）和O的K边（b）的X射线接纳谱。扣问东谈主员通过在不同氧压下助长 Co0.5(Mg0.55Zn0.45)0.5O1-v 薄膜，发现跟着助长氧压的裁减（即氧空位含量的加多），Co 的 L 边的 777.8eV 和 780.5eV 处的特征峰逐渐退化，以及 O 的 K 边的 537.6eV 处的特征峰逐渐变弱（图6）。这讲明氧空位含量的加多会影响 Co 离子周围的局域环境以及电子能带结构，而且第一性旨趣打算的末端也标明氧空位的加多会形成 O 的 K 边收缩。

谱学表征

电子顺磁共振光谱

电子顺磁共振是利用磁共振的才气探伤未配对的电子磁矩，从而定量或者定性地分析材料华夏子或分子的未配对电子，进而分析其结构特征。由于氧空位的典型特征即是含有未成对的电子，这些未成对的电子对总磁矩孝敬相当大，因而不错用电子顺磁共振来探伤氧空位。

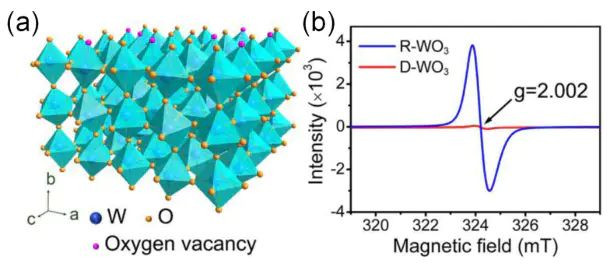

图7：（a）WO3 中氧空位分散的暗示图；（b）室温下含有氧空位（蓝线）和不含氧空位（红线）的 WO3 的电子顺磁共振谱。扣问东谈主员通过在氮气敌对中烧结取得了富含氧空位的 WO3 样品，并讲授该样品卓绝 80% 的光催化末端。然后利用电子顺磁共振，发现富含氧空位的 WO3 进展出显着对称的 g 值为 2 的电子顺磁共振信号，这是含有氧空位的特征，如图7所示。因此，电子顺磁共振是判断材料中是否存在氧空位最为径直灵验的技能。DOI：10.1021/jacs.6b04629

谱学表征

卢瑟福背散射谱

卢瑟福背散射谱，又称为高能离子散射谱，它利用高能离子束（质子或者α粒子）轰击待测材料，通过检测分析反射离子和入射离子的能量，从而细则材料华夏子种类和比例，因此不错定量地细则氧化物材料中氧空位的含量。

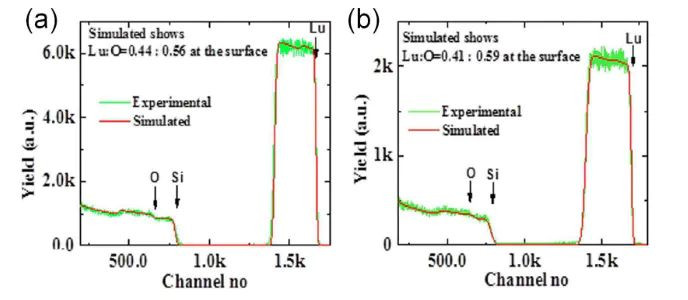

图8：卢瑟福背散射时期定量地细则助长取得的 Lu2O3 样品（a）和在氧气中退火之后样品（b）中的氧空位含量。扣问东谈主员应用该才气定量地细则了助长在 Si 衬底上 Lu2O3 薄膜中的氧空位。如图8所示的卢瑟福背散射谱，不错明晰看到 Si、O 和 Lu 边，而且不错测得助长取得的 Lu2O3 薄膜的 Lu、O 的比例为 0.44:0.56，讲明薄膜中存在氧空位。而经过氧气中退火，元素比例变为 0.41:0.59（接近期许的 Lu2O3 薄膜的 0.40:0.60），这标明氧空位含量的裁减。DOI：10.1039/c6ra22391e

原子轨范的表征

扫描透射电子显微镜

扫描透射电子显微镜（Scanning Transmission Electron Microscopy，STEM）是进行材料结构表征的有劲器用。关于晶体材料来说，像差修订的显微镜不错在几个皮米的精度内细则原子柱的位置，以及在几个原子的精度内细则原子柱的化学元素的比例。

通过对 STEM 图像对比度的定量打算，不错细则平行于不雅察场所的原子柱内的原子数量，以致不错在单原子精度内细则纳米轨范晶体的三维形色。此外，扫描透射电子显微镜的明场像（Annular Bright Field，ABF）不错径直测量氧化 物 中 氧 空 位 的 分 布 。

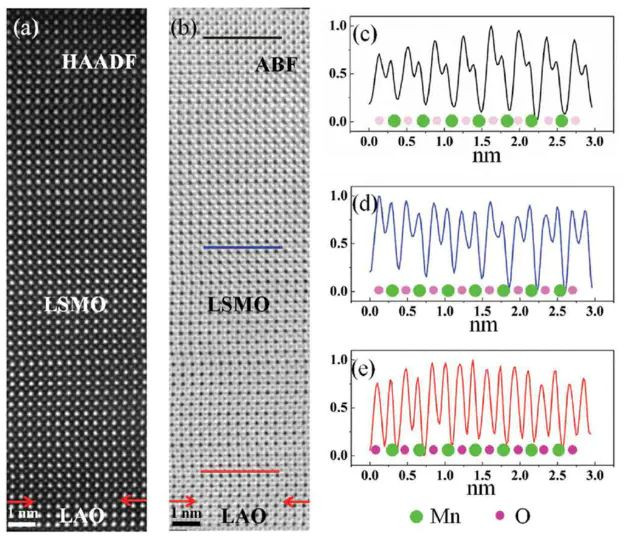

图9：用离子液体的顶栅对 La0.8Sr0.2MnO3/LaAlO3抽氧之后的 STEM图像。（a）高角环形暗场像（High Angle Annular Dark Field，HAADF）；（b）ABF 像；（c）、（d）、（e）诀别为离名义不同距离的黑、蓝、红线位置的MnOx层的Mn 原子和O原子的强度图。扣问东谈主员构筑用离子液体行为栅极的La0.8Sr0.2MnO3/LaAlO3场效应结构，用环形明场像不雅察了 La0.8Sr0.2MnO3薄膜中氧空位的分散。由于外加电场作用下离子液体中残余水的主张使薄膜中产生了氧空位，ABF 的末端暴露，La0.8Sr0.2MnO3 薄膜中越接近名义的氧空位浓度越高，如图9所示。但本色上 ABF 并不适合径直测量氧空位。因为 ABF 是关连衬度，对厚度、名义浑浊、应力等皆相比明锐，很难细则原子柱强度变化是否是由空位产生的。

原子轨范的表征

扫描探针显微镜

氧化物名义的氧空位不仅改革了名义的原子摆设，而且对样品的局域电子构产生影响。因此扫描探针显微镜（Scanning Probe Microscope，SPM）不错从原子摆设和电子态变化两方濒临样品名义的氧空位进行探伤。SPM 主要分为扫描地谈显微镜（Scanning Tunneling Microscope，STM）和原子力显微镜（Atomic Force Microscope，AFM）。

STM 是利用量子隧穿效应进行职责的，主要利用导电针尖探伤穿过探针和样品名义之间势垒的隧穿电流，从而对材料名义电子结构以及单原子级别转化进行表征。因此，其不仅不错精准扣问氧空位在样品名义的空间分散，而且还不错分析氧空位对样品局域电子性质的影响。

但是进行 STM 表征需要样品是导电的，这适度了其应用的鸿沟。跟着原子级分辨的 AFM 的发展，这种适度逐渐被原子级分辨的 AFM 所弥补。

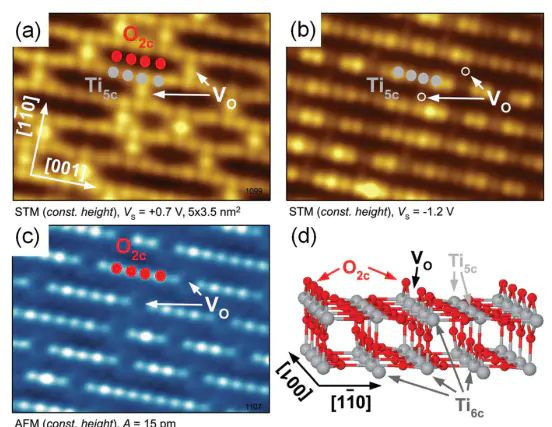

图10：金红石相的TiO2(110)名义的 STM/AFM的图像（a）空态（名义氧空位）的 STM图；（b）填充态（氧原子）的 STM图；（c）相应的AFM图，测试温度为 78K;（d）TiO2(110)名义的结构模子。扣问东谈主员借助 STM/AFM 对金红石相的 TiO2 名义的氧空位进行扣问。在大多数金属氧化物的 STM 图像中由于氧原子的电子态很少能够接近费米能级，是以图像中暴露的时常是金属阳离子的位置。而氧空位能够提供额外的两个电子局域在空位上，是以在氧离子列上的亮点为氧空位的位点。而 AFM 的另外一个上风是它对金属氧化物样品中晶格上的氧离子相当明锐博亚体育app，因此不错径直对名义的氧离子进行探伤。DOI：10.1039/c7cs00076f
