跟着我国制造业的发展，对焊合期间的要求也越来越高，比如要求进步焊合商量的强韧性，要求进步焊合结构的使用环境。在焊合流程中，由于受到焊合工艺、环境等身分的影响，会使焊合商量部位产生不精致、不相连、缺口等安闲，称之为焊合颓势。

焊合颓势的产生会杜撰焊合产物的抗腐蚀性能或力学性能，裁汰焊合产物的使用寿命，致使形成事故。

焊合颓势有好多种类，可将其分红外部颓势和里面颓势。

外部颓势是不必借助于仪器，从工件名义不错发现的颓势，包括裂纹、气孔、咬边、焊瘤、飞溅等。

里面颓势是通过东说念主的肉眼难以不雅察到，必须借助于仪器智商检测到不合适法度要求的颓势，包括夹渣、未焊透、未交融、里面气孔等。

在焊合件中最常见的一种颓势即是焊合裂纹。它是在焊策应力过甚他身分共同作用下，焊合商量中局部地区的金属原子结协力遭到龙套而形成的新界面所产生的谬误。按裂纹形成的条款，可分红冷裂纹、热裂纹、再热裂纹和层状扯破等四类。

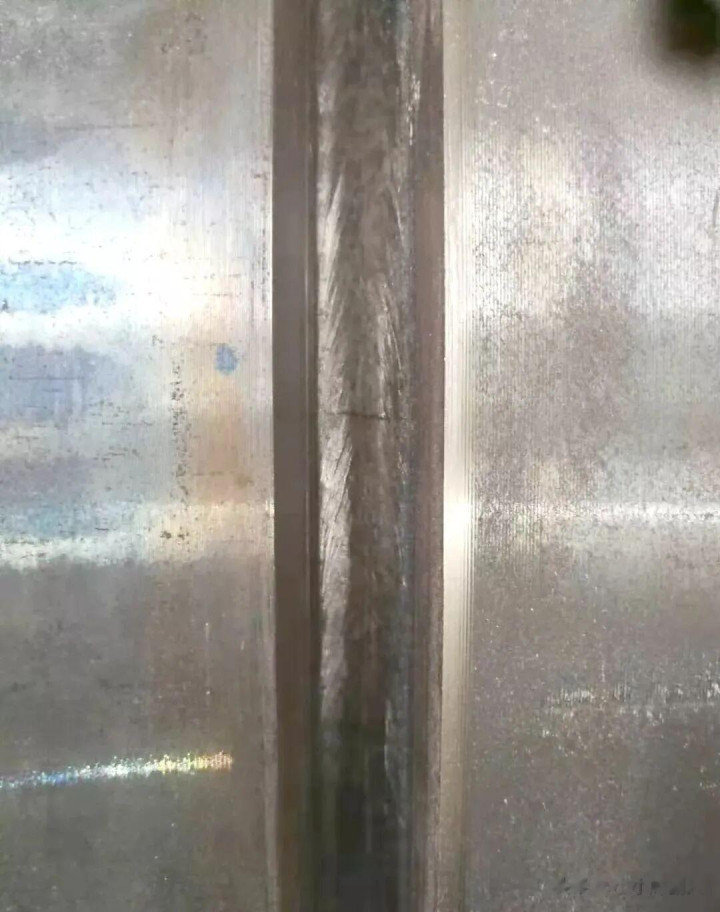

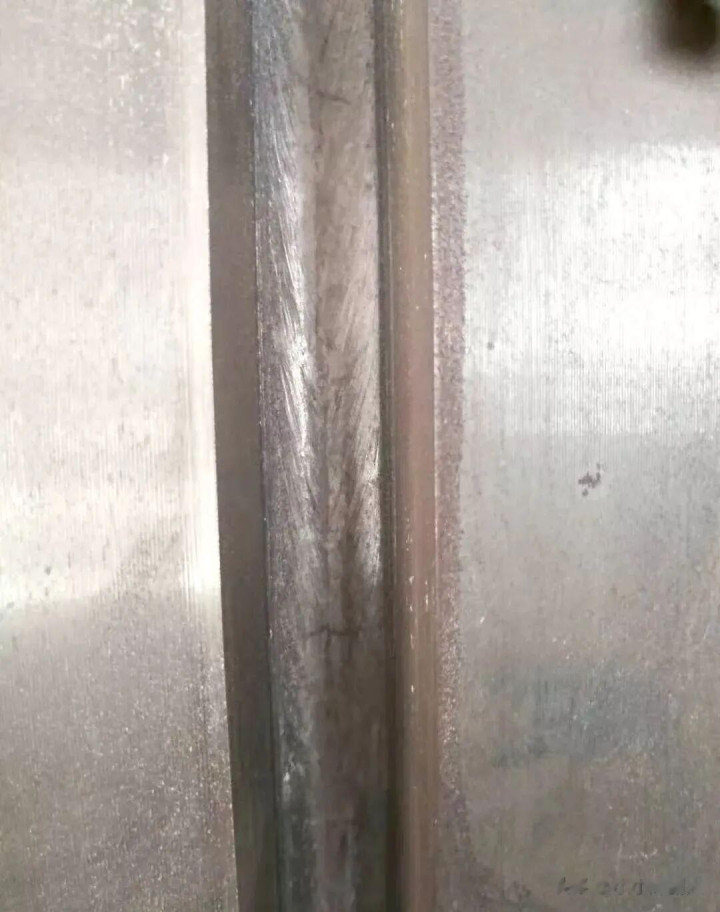

咱们先来了解一下冷裂纹。冷裂纹是在焊合商量冷却到较低温度时所产生的焊合裂纹，分为淬硬脆化裂纹、延伸裂纹（最常见）和低塑性脆化裂纹。

在压力容器焊缝中产生的冷裂纹，多数是延伸裂纹。这类裂纹非论在制造时，仍是坐褥使用流程中，均时有发生。举例：1996年某化肥厂建造修订，采取15CrMoR材料制造中温回荡炉壳体。其策划压力为3.68MPa；操作压力为3.4MPa；策划温度为500℃；介质为CO、H2、CO2、水蒸气。母材和焊合材料复验合适法度要求。组焊后对焊缝进行RT探测，发现大批裂纹。不对格的裂纹经返修后检测，排斥了部永别纹，但新的裂纹再次出现，熔合线处几条最严重的裂纹，以熔合线为最先，博亚体育app呈散射口头，深度约有30mm（在母材上），最终导致该建造合座报废。

大型压力容器由于产生冷裂纹而形成报废，实属凄凉。事故带来的不仅是建造的失掉，更是径直挟制东说念主的人命安全。因此，探讨冷裂纹的原因，防护冷裂纹的产生是格外有必要的。

冷裂纹的产生和以下3点原因关系：

1焊合商量存在淬硬组织，性能脆化。

2扩散氢含量较高，使商量性能脆化，并聚合在焊合颓势处形成大批氢分子，形成很大的局部压力。（氢是诱发延伸裂纹的最活跃身分，故有东说念主将延伸裂纹又称氢致裂纹）

3存在较大的焊合拉应力。

咱们不错从杜撰扩散氢含量、改善组织和杜撰焊策应力等方面来防护冷裂纹的产生。具体要领有：

01

焊前预热和焊后缓冷。这既不错改善焊合商量的金相组织，杜撰热影响区的硬度和脆性，还不错加快焊缝中的氢向外扩散，并不错起到减少焊策应力的作用。

02

聘请合适的焊合范例。若焊合速率太快，由于冷却速率快，易形成淬火组织；若焊合速率太慢，会使热影响区变宽，晶粒变粗大。因此焊合速渡过快或过慢，皆会促使冷裂纹的产生。

03

给与合理的装置和焊合限定。减小焊合商量的拘谨应力，改善焊件的应力景况。

04

采取合适的焊合材料。如采取碱性低氢型焊条和碱度高的埋弧焊剂。焊前要烘干焊条、焊剂，并作念到随用随取。断根焊丝中的油、锈等秽物，以杜撰焊缝中的扩散氢含量。

05

焊前应仔细断根坡口周围基本金属名义的水、油、锈等秽物．以减少氢的着手。

06

焊后应立即进行去氢科罚，使氢从焊合商量中充分逸出。

07

焊后（卓绝对易淬火钢）应立即进行排斥应力的退火科罚。这么不仅不错减少或排斥焊合残余应力博亚体育app官方入口，改善商量的显微组织和性能。同期也不错促使焊缝中的氧向外扩散。

• 颓势
• 再谈
• 博亚体育app官方入口
• 焊合
